1 導言

　　跟著社會數字信息化進程的加快，計算機中心機房的設備和規劃也日趨拓展。機房環境和設備呈現毛病會危及計算機系統的安全運轉，后果不堪設想。因而對機房里邊環境和設備進行主動監控，進行現代化辦理尤顯得十分重要。機房環境及動力設備監控系統首要是對機房供配電系統、ups電源、空調系統、消防系統、排風系統等的運轉狀況、溫度、濕度、空氣質量、供電的電壓、電流、頻率、配電系統的開關狀況、測漏系統等進行實時監控并記載歷史數據及記載發送毛病報警信息，為機房高效的辦理和安全運營供給有力的確保。

　　當前監控系統的技能的開展現已對比老練，國內商場上有很多自立品牌的機房專用監控系統，很多成功事例廣泛運用于電力、電信、公安、銀行、廣電、證券、移動基站等范疇。瑞士思博公司saia pcd系列操控器有著強壯的通訊才能和杰出的開放性，cpu的疾速處理才能、易于運用的編程東西，優勝的通用性，在機器設備制作工業、樓宇主動化操控、基礎設施建造（動力、交通運輸、水處理）以及其他主動操控的工業范疇，以其高明的電子技能，計算機技能，操控技能，網絡及通訊技能和卓越的品質贏得商場的認可和廣闊用戶的信任。

2 系統完結

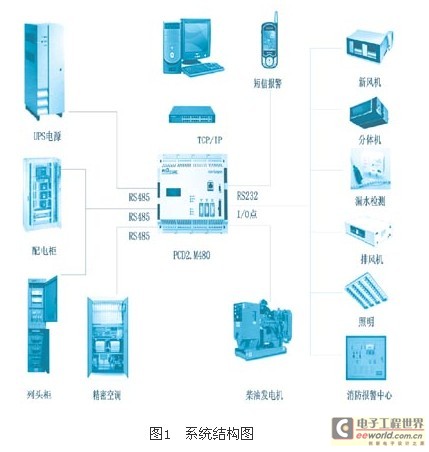

　　北京ibm亦莊數據中心項目選用了saia pcd2.m480操控器，監測、主動化操控現場設備及結尾傳感器等。i/o點共73個，一起與6臺精細空調、2臺ups、2臺柴油發電機組、2臺主電源配電柜、6臺列頭柜經過rs485接口，選用現場總線協議進行通訊，別的經過rs232接口與手機短信報警器通訊，最終經過以太網進入計算機辦理系統。我們選配了6塊i/o模塊，1塊以太網通訊模塊，2塊rs232/485通訊模塊，選用windows2000/xp操作系統，mcgs組態軟件，參見圖1。

　　saia pcd2.m480操控器運用了最新的cpu技能，嵌入了新一代coldfire cf5407微操控器，集成了1mb ram用戶存儲空間，可選1mb flash卡用戶備份存儲器，一起集成usb，mpi，pgu通訊接口，具有高速的處理運算才能，可拓展最大1024 i/o點和8個通訊接口，支撐ethernet tcp/ip，profibus，s-bus，modbus，mpi，http，ftp等多種通訊協議，它是當前saia最強壯的一款操控器，首要用于對時刻需求非常嚴厲，需求選用多處理器技能的運用系統中。

　　2.1 系統規劃特色

　　本系統能夠完結供配電、ups、柴油發電機、精細空調、消防、漏水、新風系統、溫濕度檢查等子系統的一致監控，并在這些子系統發作毛病的時分向辦理員報警：監督設備的運轉狀況；記載設備的運轉參數；設備參數異常時，及時報警并供給處理支撐畫面，報警方法包含：作業站聲光報警與手機短信息報警；系統參數和報警信息悉數記入數據庫，可供查詢和事故回憶；分類用戶權限配置，用戶權限分為999級；報表及數據報表、報警報表、操作記載報表；便利擴大。在機房添加、削減設備時，系統只作少數修正即可。該系統具有保護、測量、計量和監督功用，由現場操控系統和上位作業站兩部分組成。

　　2.2 監控功用規劃

　　由saia pcd構成的現場操控系統完結了對各智能設備或子系統的實時運轉參數的搜集與處理，首要包含：配電系統、ups系統、柴油發電機系統、新風、空調系統、精細空調監控、機房溫濕度監測、漏水系統、作業區照明操控、環境監控、排風系統及消防聯動。

　　跟著計算機技能的開展，適當一部分廠商的設備均為智能設備，可經過現場總線通訊與其銜接，讀取數據，大大節省本錢及調試時刻。本系統中配電系統、ups系統、柴油發電機系統、精細空調系統均由rs-485現場總線協議通訊完結數據搜集。各系統闡明如下：

　?。?）配電系統。經過modbus現場總線，對2臺施耐得斷路器和6臺施耐得電力參數測量儀的作業狀況進行監測。檢查配電柜斷路器和多功用電表的電壓、電流、頻率、功率、功率因數等參數，并檢查配電開關狀況，毛病及斷開時發送手機報警短信。

　?。?）ups系統。經過modbus現場總線，對2臺梅蘭日蘭ups的作業狀況進行監測。監測ups輸入、輸出電壓、電流、頻率等參數；監測ups逆變器、整流器、等運轉狀況監測。

　?。?）柴油發電機。經過modbus現場總線，對2臺梅蘭日蘭柴油發電機的作業狀況進行監測，監測柴油發電機的運轉狀況和毛病報警，監測其電壓，電流、頻率，功率等參數。

　?。?）新風、空調系統。新風機組、空調機組運轉狀況；新風機組、空調機組開關機操控。

　?。?）精細空調系統。經過modbus現場總線，對6臺梅蘭日蘭精細空調的作業狀況進行監測，監測精細空調溫度、濕度、設置設定溫度、設定濕度等參數；精細空調運轉狀況，毛病報警狀況；精細空調開關機操控。

　?。?）機房溫濕度。機房高溫、低濕、高濕度監測，報警。

　?。?）漏水系統。監測機房內精細空諧和水管接頭處的漏水狀況和進行漏水報警。

　?。?）作業區照明操控。對作業區的照明進行主動操控。如在下班后，節假日可主動關燈。

　?。?）環境監控。系統報警信號可直接發送到相關人員的手機上 。

　?。?0）排風系統。排風機能夠經過時刻表操控（定時排風），也可手動強行操控。

　　（11）消防聯動。系統與消防系統聯動，經過手機短信發送消防預警信號，當火災發作時，封閉新風、空調、排風系統。噴射完畢后，可經過相應排風開關手動排風。

　　2.3 組態軟件介紹

　　本監控軟件運用mcgs組態軟件，同過給上位操作站安裝saia pcd的opc sever軟件。選用ethernet/tcp/ip與上位操作站完結通訊。由mcgs構成的中心作業站完結了現場數據的搜集處理，以動畫顯現、報警處理、流程操控和報表輸出等多種方法向用戶展現了系統狀況：用模仿畫面動態實時地顯現系統的作業情況；設定和修正設備的作業程序；直接操作設備的啟停；搜集和剖析各種數據，并能夠圖形、表格形式顯現；辦理系統內報警信息，處理操作者信息；發生和打印作業報表；發生和保護數據庫，供建筑物辦理系統運用。

3 完畢語

　　項目商品選用先進、老練、有用的技能，在運用上簡潔有用。系統具有集中一致的辦理才能，為系統辦理大大供給便利，并施行科學合理的辦理，使監控技能表現最高的效用。系統具有很強的開放性，能靈敏的與各種網絡傳輸方法機融組成一個整體，能隨時習慣對系統的擴容需求，有很強的兼容性和靈敏性，能習慣商品的升級換代。合適企事業單位機房運用。
